Tulejki wciskane P-SO

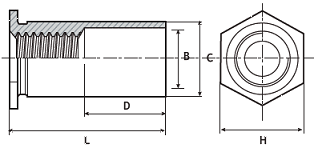

tulejka wciskana przelotowa   tulejki wciskane przelotowe P-SO
M L Min grubość blachy Średnica otworu +0.08 -0.00 C +0.00 -0.13 B
+/- 0,13		 H Min odstęp od krawędzi Numer artykułu
Stal ocynkowana Stal nierdzewna Aluminium
M2.5 3 1.0 4.20 4.19 3.20 4.80 6.0 P-SO-M2.5-3-Z P-SOS-M2.5-3 P-SOA-M2.5-3
4 P-SO-M2.5-4-Z P-SOS-M2.5-4 P-SOA-M2.5-4
6 P-SO-M2.5-6-Z P-SOS-M2.5-6 P-SOA-M2.5-6
8 P-SO-M2.5-8-Z P-SOS-M2.5-8 P-SOA-M2.5-8
10 P-SO-M2.5-10-Z P-SOS-M2.5-10 P-SOA-M2.5-10
12 P-SO-M2.5-12-Z P-SOS-M2.5-12 P-SOA-M2.5-12
14 P-SO-M2.5-14-Z P-SOS-M2.5-14 P-SOA-M2.5-14
16 P-SO-M2.5-16-Z P-SOS-M2.5-16 P-SOA-M2.5-16
18 P-SO-M2.5-18-Z P-SOS-M2.5-18 P-SOA-M2.5-18
M3 3 1.0 4.20 4.19 3.20 4.80 6.0 P-SO-M3-3-Z P-SOS-M3-3 P-SOA-M3-3
4 P-SO-M3-4-Z P-SOS-M3-4 P-SOA-M3-4
6 P-SO-M3-6-Z P-SOS-M3-6 P-SOA-M3-6
8 P-SO-M3-8-Z P-SOS-M3-8 P-SOA-M3-8
10 P-SO-M3-10-Z P-SOS-M3-10 P-SOA-M3-10
12 P-SO-M3-12-Z P-SOS-M3-12 P-SOA-M3-12
14 P-SO-M3-14-Z P-SOS-M3-14 P-SOA-M3-14
16 P-SO-M3-16-Z P-SOS-M3-16 P-SOA-M3-16
18 P-SO-M3-18-Z P-SOS-M3-18 P-SOA-M3-18
3.5M3 3 1.0 5.40 5,39 3.20 6,40 6.8 P-SO-3.5M3-3-Z P-SOS-3.5M3-3 P-SOA-3.5M3-3
4 P-SO-3.5M3-4-Z P-SOS-3.5M3-4 P-SOA-3.5M3-4
6 P-SO-3.5M3-6-Z P-SOS-3.5M3-6 P-SOA-3.5M3-6
8 P-SO-3.5M3-8-Z P-SOS-3.5M3-8 P-SOA-3.5M3-8
10 P-SO-3.5M3-10-Z P-SOS-3.5M3-10 P-SOA-3.5M3-10
12 P-SO-3.5M3-12-Z P-SOS-3.5M3-12 P-SOA-3.5M3-12
14 P-SO-3.5M3-14-Z P-SOS-3.5M3-14 P-SOA-3.5M3-14
16 P-SO-3.5M3-16-Z P-SOS-3.5M3-16 P-SOA-3.5M3-16
18 P-SO-3.5M3-18-Z P-SOS-3.5M3-18 P-SOA-3.5M3-18
M3.5 3 1.0 5.40 5,39 3.90 6,40 6.8 P-SO-M3.5-3-Z P-SOS-M3.5-3 P-SOA-M3.5-3
4 P-SO-M3.5-4-Z P-SOS-M3.5-4 P-SOA-M3.5-4
6 P-SO-M3.5-6-Z P-SOS-M3.5-6 P-SOA-M3.5-6
8 P-SO-M3.5-8-Z P-SOS-M3.5-8 P-SOA-M3.5-8
10 P-SO-M3.5-10-Z P-SOS-M3.5-10 P-SOA-M3.5-10
12 P-SO-M3.5-12-Z P-SOS-M3.5-12 P-SOA-M3.5-12
14 P-SO-M3.5-14-Z P-SOS-M3.5-14 P-SOA-M3.5-14
16 P-SO-M3.5-16-Z P-SOS-M3.5-16 P-SOA-M3.5-16
18 P-SO-M3.5-18-Z P-SOS-M3.5-18 P-SOA-M3.5-18
20 P-SO-M3.5-20-Z P-SOS-M3.5-20 P-SOA-M3.5-20
22 P-SO-M3.5-22-Z P-SOS-M3.5-22 P-SOA-M3.5-22
25 P-SO-M3.5-25-Z P-SOS-M3.5-25 P-SOA-M3.5-25
M4 3 1.3 7,14 7,12 4,80 7,90 8.0 P-SO-M4-3-Z P-SOS-M4-3 P-SOA-M4-3
4 P-SO-M4-4-Z P-SOS-M4-4 P-SOA-M4-4
6 P-SO-M4-6-Z P-SOS-M4-6 P-SOA-M4-6
8 P-SO-M4-8-Z P-SOS-M4-8 P-SOA-M4-8
10 P-SO-M4-10-Z P-SOS-M4-10 P-SOA-M4-10
12 P-SO-M4-12-Z P-SOS-M4-12 P-SOA-M4-12
14 P-SO-M4-14-Z P-SOS-M4-14 P-SOA-M4-14
16 P-SO-M4-16-Z P-SOS-M4-16 P-SOA-M4-16
18 P-SO-M4-18-Z P-SOS-M4-18 P-SOA-M4-18
20 P-SO-M4-20-Z P-SOS-M4-20 P-SOA-M4-20
22 P-SO-M4-22-Z P-SOS-M4-22 P-SOA-M4-22
25 P-SO-M4-25-Z P-SOS-M4-25 P-SOA-M4-25
M5 3 1.3 7,14 7,12 5,35 7,90 8.0 P-SO-M5-3-Z P-SOS-M5-3 P-SOA-M5-3
4 P-SO-M5-4-Z P-SOS-M5-4 P-SOA-M5-4
6 P-SO-M5-6-Z P-SOS-M5-6 P-SOA-M5-6
8 P-SO-M5-8-Z P-SOS-M5-8 P-SOA-M5-8
10 P-SO-M5-10-Z P-SOS-M5-10 P-SOA-M5-10
12 P-SO-M5-12-Z P-SOS-M5-12 P-SOA-M5-12
14 P-SO-M5-14-Z P-SOS-M5-14 P-SOA-M5-14
16 P-SO-M5-16-Z P-SOS-M5-16 P-SOA-M5-16
18 P-SO-M5-18-Z P-SOS-M5-18 P-SOA-M5-18
20 P-SO-M5-20-Z P-SOS-M5-20 P-SOA-M5-20
22 P-SO-M5-22-Z P-SOS-M5-22 P-SOA-M5-22
25 P-SO-M5-25-Z P-SOS-M5-25 P-SOA-M5-25





Dane eksploatacyjne
M

Materiał

tulejek

 Testowany materiał
Stal walcowana na zimno (1,5 mm) 5052-H34 Aluminium (1,5 mm)
Siła instalacji (kN) Siła wyrywająca (N) Wytrzymałość połączenia na skręcanie (Nm) Siła instalacji (kN) Siła wyrywająca (N) Wytrzymałosć połączenia na skręcanie (Nm)
M2.5 Stal 10 1200 2,0 5,5 820 1,40
Stal nierdzewna 10 1200 2,0 5,5 820 1,40
Aluminium NA NA NA 5,5 820 1,40
M3 Stal 10 1200 2,0 5,5 820 1,40
Stal nierdzewna 10 1200 2,0 5,5 820 1,40
Aluminium NA NA NA 5,5 820 1,40
3.5M3 Stal 15 1700 2,2 8,5 1260 1,80
Stal nierdzewna 15 1700 2,2 8,5 1260 1,80
Aluminium NA NA NA 8,5 1260 1,80
M3.5 Stal 15 1700 3,9 8,5 1260 2,65
Stal nierdzewna 15 1700 3,9 8,5 1260 2,65
Aluminium 15 1700 3,9 8,5 1260 2,65
M4 Stal 17,8 2490 8,47 10,7 1850 5,08
Stal nierdzewna 17,8 2490 8,47 10,7 1780 5,08
Aluminium NA NA NA 10,7 1780 5,08
M5 Stal 17,8 2490 8,47 10,7 1780 5,08
Stal nierdzewna 17.8 2490 8,47 10,7 1780 5,08
Aluminium NA NA NA 10,7 1780 5,08



Dane orientacyjne. Zastrzega się możliwość wprowadzenia zmian technicznych.
